ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-ของ CIVEN Metal ผลิตผ่านการรีดเย็นอย่างแม่นยำและการอบอ่อนแบบควบคุม สำหรับการใช้งานที่ต้องการการควบคุมความหนาที่แน่นหนา ความยืดหยุ่น ความสม่ำเสมอของพื้นผิว และประสิทธิภาพทางไฟฟ้าที่เสถียร
กลุ่มผลิตภัณฑ์ครอบคลุมความหนา 9–70 μm และความกว้าง 10–620 มม. โดยมีเกรด อุณหภูมิ และตัวเลือกพื้นผิวที่แตกต่างกันสำหรับวงจรแบบยืดหยุ่น อุปกรณ์อิเล็กทรอนิกส์ความถี่สูง- ส่วนประกอบแบตเตอรี่ การป้องกัน EMI และการใช้งานที่มีความแม่นยำอื่นๆ
-
![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 50μm]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 50μmฟอยล์ทองแดง RA ที่มีความแม่นยำสูง 50μm- เป็นฟอยล์ทองแดงรีดอ่อนที่ผ่านการอบอ่อนเต็มที่ซึ่งพัฒนาขึ้นสำหรับวงจรอิเล็กทรอนิกส์ ส่วนประกอบการเก็บพลังงาน และการใช้งานอื่นๆ ที่ต้องการความหนาที่ควบคุมได้... -

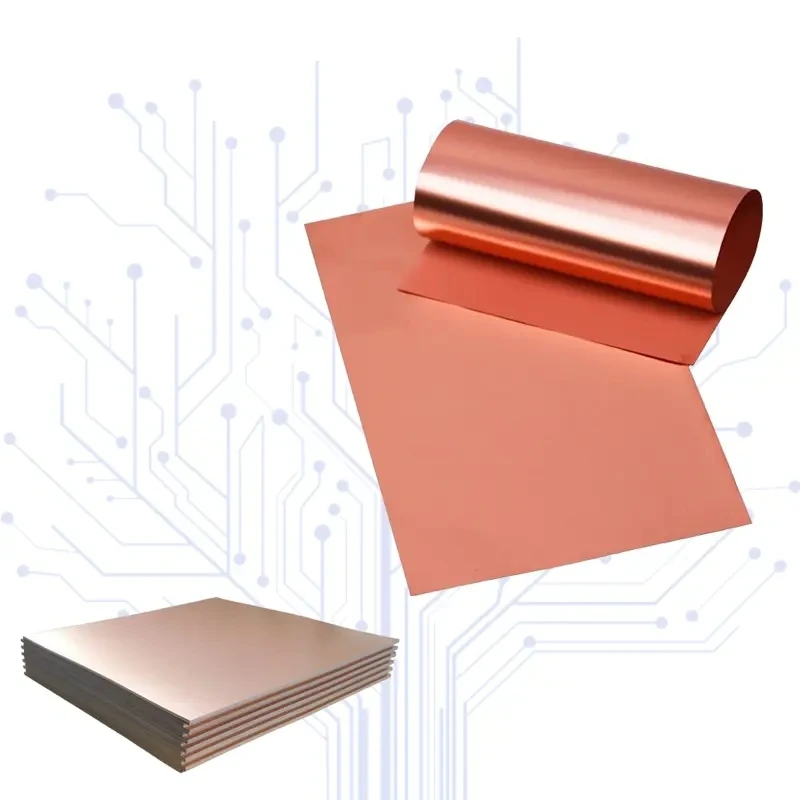

![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง 35μm-]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง 35μm-ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง 35μm- เป็นฟอยล์ทองแดงรีดอ่อนที่ผ่านการอบอ่อนเต็มที่ ซึ่งออกแบบมาสำหรับการใช้งานทางอิเล็กทรอนิกส์และไฟฟ้าที่ต้องการความหนาที่ควบคุมได้ ค่าการนำไฟฟ้าสูง... -
![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง- สูง 25μm]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง- สูง 25μmฟอยล์ทองแดง RA ที่มีความแม่นยำสูง- 25μm เป็นฟอยล์ทองแดงที่ผ่านการอบอ่อน- ซึ่งมีความหนาปกติ 25μm และค่าเผื่อความหนาที่ ±0.8μm โดยผสมผสานความแม่นยำของมิติที่ควบคุม ความต้านทานแรงดึง 380 MPa... -

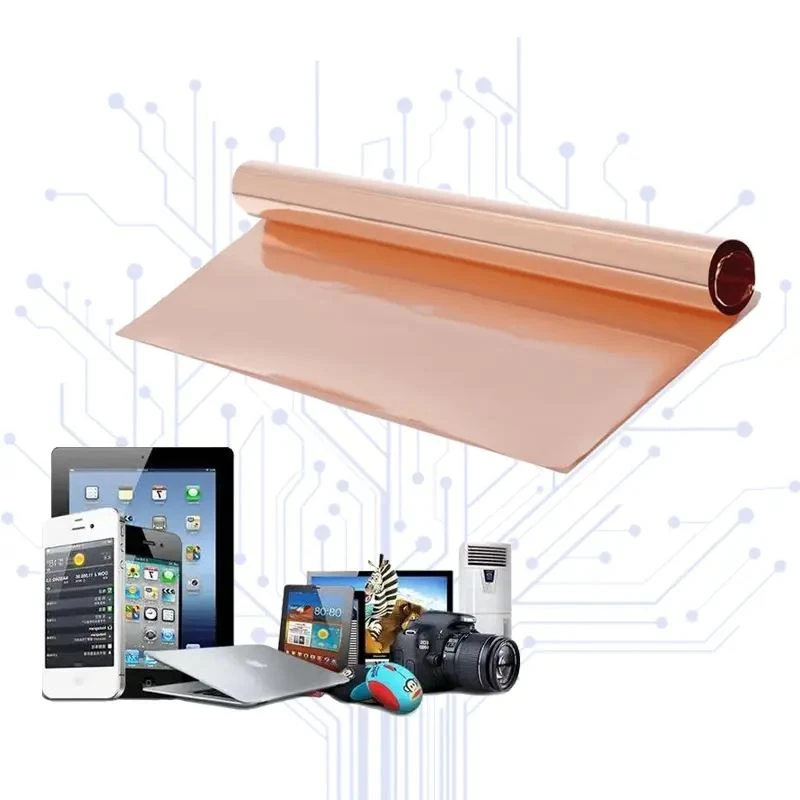

![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 18μm]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 18μmฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 18μm เป็นฟอยล์ทองแดงอบอ่อนแบบม้วน-ที่ออกแบบมาสำหรับการใช้งานที่ต้องการการควบคุมความหนา การนำไฟฟ้า และความยืดหยุ่น ด้วยความหนาปกติที่ 18μm... -

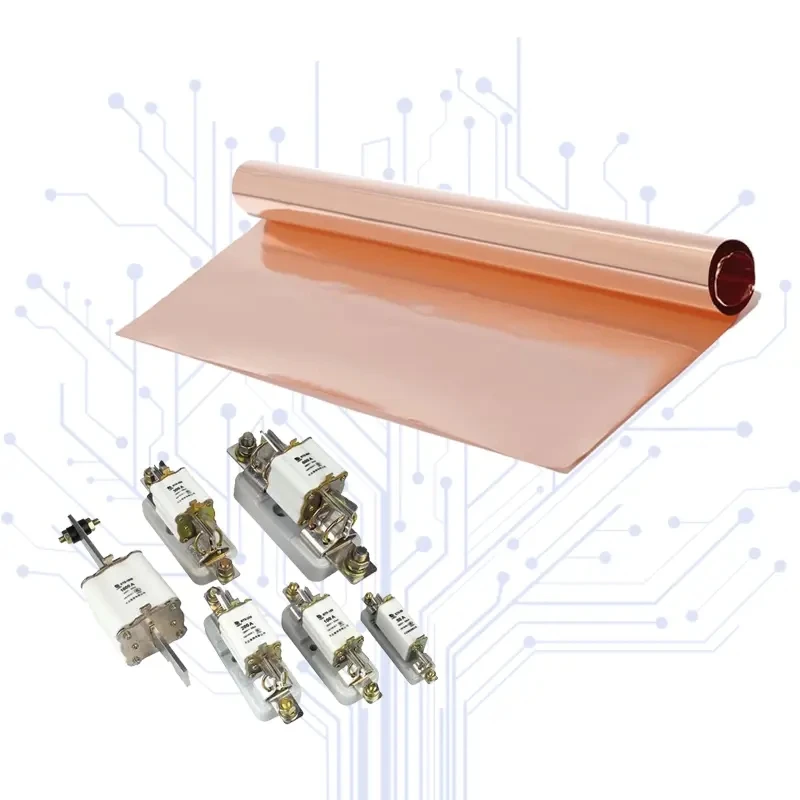

![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 12μm]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง 12μmCIVEN Metal 12um สูง-ความแม่นยำ RA (รีด-อบอ่อน) ฟอยล์ทองแดงเป็นสารตั้งต้นโลหะรีดเย็น-ที่ตกผลึกใหม่ ออกแบบมาเพื่อการใช้งานไดนามิกเฟล็กซ์และการส่งสัญญาณความถี่สูง- -

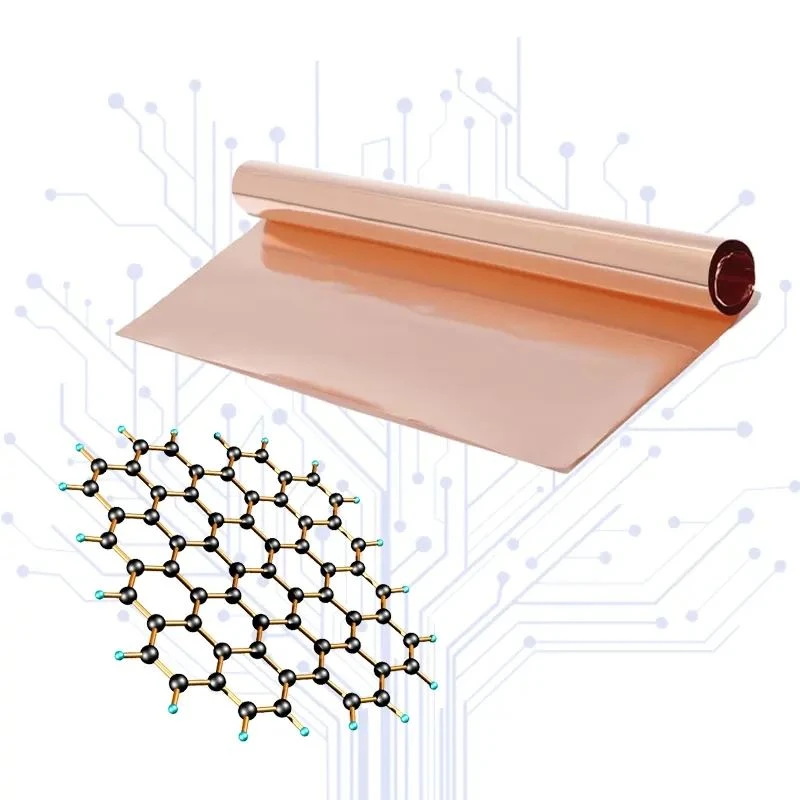

![ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง9μm]()
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-สูง9μmCIVEN Metal 9μm สูง-Precision RA Copper Foil เป็นฟอยล์ทองแดงอบอ่อนแบบม้วนที่พัฒนาขึ้นสำหรับการใช้งานที่ต้องการการควบคุมความหนาที่เข้มงวด สมรรถนะทางกลที่มั่นคง และคุณภาพพื้นผิวที่เชื่อถือได้...
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-เป็นฟอยล์ทองแดงแบบรีดและอบอ่อนที่ออกแบบมาสำหรับการใช้งานที่ความหนาของวัสดุ คุณสมบัติทางกล สภาพพื้นผิว และความเสถียรของมิติมีความสำคัญต่อกระบวนการขั้นปลายน้ำ
กลุ่มผลิตภัณฑ์ในปัจจุบันประกอบด้วยตัวเลือกทองแดง Cu-ETP และออกซิเจน- โดยมีการกำหนดค่าผลิตภัณฑ์สำหรับความต้องการที่แตกต่างกันในด้านความยืดหยุ่น ความแข็งแรง ลักษณะพื้นผิว และประสิทธิภาพทางไฟฟ้า
ตัวเลือกวัสดุ
Cu-ทองแดง ETP
Cu-ETP มีจำหน่ายสำหรับการใช้งานที่ต้องการการนำไฟฟ้าสูงพร้อมกับคุณลักษณะทางกลของฟอยล์ทองแดงรีด
ออกซิเจน-ทองแดงอิสระ
ทองแดงไร้ออกซิเจน-มีจำหน่ายสำหรับการใช้งานที่ต้องการความบริสุทธิ์ของทองแดงที่สูงขึ้นและคุณลักษณะของวัสดุควบคุม
ควรเลือกเกรดวัสดุที่เหมาะสมตามข้อกำหนดทางไฟฟ้า เครื่องกล การขึ้นรูป และการประมวลผลของส่วนประกอบสำเร็จรูป
ลักษณะการทำงาน
ความยืดหยุ่น
โครงสร้างที่รีดและอบอ่อนทำให้ฟอยล์ทองแดง RA เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการดัด การงอ หรือการขึ้นรูป
การควบคุมความหนา
การควบคุมการกลิ้งและเกจที่แม่นยำช่วยรักษาความหนาที่จำเป็นสำหรับส่วนประกอบอิเล็กทรอนิกส์และอุตสาหกรรมขนาดเล็ก
ความสม่ำเสมอของพื้นผิว
การควบคุมการรีดและการรักษาพื้นผิวให้ลักษณะพื้นผิวที่กำหนดไว้สำหรับการกัดปลายน้ำ การเคลือบ การเชื่อมติด หรือกระบวนการอื่น ๆ
ประสิทธิภาพทางไฟฟ้า
เกรดทองแดงที่มีอยู่มีค่าการนำไฟฟ้าสูงสำหรับการใช้งานทางอิเล็กทรอนิกส์และทางไฟฟ้า
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | เกรดมาตรฐาน (RA-H) | เกรดยืดหยุ่น (RA-A) | ระดับความถี่สูง- (RA-HF) |
|---|---|---|---|
| ความบริสุทธิ์ของทองแดง | มากกว่าหรือเท่ากับ 99.95% | มากกว่าหรือเท่ากับ 99.99% | มากกว่าหรือเท่ากับ 99.99% |
| การนำไฟฟ้า | มากกว่าหรือเท่ากับ 100% IACS | มากกว่าหรือเท่ากับ 98% IACS | มากกว่าหรือเท่ากับ 101% IACS |
| ความหนาแน่น | 8.94 ก./ซม.³ | 8.94 ก./ซม.³ | 8.94 ก./ซม.³ |
| ความหยาบผิว (Rz) | 1.0–1.8 μm | 0.6–1.2 μm | <0.8 μm |
| การยืดตัวที่จุดขาด | 5–10% | มากกว่าหรือเท่ากับ 25% | 15–20% |
ความหนาและความกว้างที่มีอยู่
การผสมผสานความหนาและความกว้างที่แตกต่างกันสามารถพูดคุยได้ตามความต้องการในการประมวลผลของลูกค้า
ช่วงความหนา
9–70 μm
เกจมาตรฐาน
12 μm, 18 μm, 25 μm, 35 μm
ช่วงความกว้าง
10–620 มม
เส้นผ่านศูนย์กลางภายในแกน
76 มม. (3 นิ้ว) และ 152 มม. (6 นิ้ว)
อบอ่อน (O-อบคืนตัว)
สภาวะการอบอ่อนมีไว้สำหรับการใช้งานที่มีความสำคัญต่อความยืดหยุ่น การยืดตัว และความสามารถในการขึ้นรูป
ยาก / ครึ่ง-อารมณ์รุนแรง
สภาวะแข็งและกึ่งแข็ง-ทำให้มีความแข็งแกร่งของโครงสร้างมากขึ้นและการรักษาขนาดสำหรับการใช้งานที่ต้องการความแข็งแรงเชิงกลเพิ่มเติม
พื้นผิวเรียบ / พาสซีฟ
สามารถใช้การบำบัดฟิล์มทู่แบบป้องกันการเกิดออกซิเดชัน{0}}เพื่อช่วยปกป้องพื้นผิวทองแดงระหว่างการเก็บและการจัดการ
การรักษาการยึดเกาะ
สามารถพิจารณาการปรับสภาพพื้นผิวเพิ่มเติมได้เมื่อจำเป็นต้องมีการยึดเกาะที่แข็งแรงยิ่งขึ้นกับวัสดุ เช่น พอลิอิไมด์ (PI) หรือพอลิเมอร์ผลึกเหลว (LCP)
คุณสมบัติทางกล
คุณสมบัติทางกลที่มีอยู่จะแตกต่างกันไปตามเกรดและอุณหภูมิที่เลือก
ความต้านแรงดึง:220–450 เมกะปาสคาล
ความแข็งแรงของผลผลิต:120–380 เมกะปาสคาล
เมื่อขอใบเสนอราคา ให้ระบุช่วงอุณหภูมิและคุณสมบัติทางกลที่ต้องการ หากค่าเหล่านี้มีความสำคัญต่อกระบวนการดาวน์สตรีมของคุณ
การผลิตและการควบคุมคุณภาพ
การรีดเย็นที่แม่นยำ
การรีดเย็นหลาย-ผ่านจะช่วยลดฟอยล์ทองแดงให้มีความหนาตามที่ต้องการ ในขณะเดียวกันก็ควบคุมขนาดของวัสดุตลอดกระบวนการ
การหลอมแบบควบคุม
การอบอ่อนด้วยบรรยากาศที่ควบคุม-จะปรับโครงสร้างวัสดุและคุณสมบัติทางกลหลังการรีด
การตัดขอบและการตัดขอบ
ฟอยล์สำเร็จรูปสามารถกรีดและตัดแต่งตามความกว้างที่ต้องการและเงื่อนไขการประมวลผลขั้นปลายน้ำ
การตรวจสอบ
การตรวจสอบคุณภาพครอบคลุมถึงคุณลักษณะของวัสดุที่สำคัญ ได้แก่:
• ความหนา
• ความกว้าง
• สภาพพื้นผิว
• การนำไฟฟ้า
• ความต้านทานแรงดึง
• การยืดตัว
• ข้อบกพร่องที่พื้นผิว
สามารถจัดทำรายงานการทดสอบวัสดุได้ตามความต้องการในการสั่งซื้อ
การใช้งาน
วงจรพิมพ์แบบยืดหยุ่น
ฟอยล์ทองแดง RA ที่มีความแม่นยำสูง-ใช้สำหรับการใช้งานวงจรแบบยืดหยุ่น ซึ่งความยืดหยุ่น การควบคุมความหนา และความเสถียรของมิติเป็นสิ่งสำคัญ
อุปกรณ์อิเล็กทรอนิกส์ความถี่สูง-
เกรดที่เลือกสามารถใช้ในงานอิเล็กทรอนิกส์ความถี่สูง-ได้ โดยการพิจารณาโปรไฟล์พื้นผิวและคุณลักษณะทางไฟฟ้าเป็นสิ่งสำคัญ
แบตเตอรี่ลิเธียม-ไอออน
ฟอยล์ทองแดง RA สามารถใช้สำหรับการเก็บกระแสแบตเตอรี่-และการใช้งานการเชื่อมต่อไฟฟ้าแบบยืดหยุ่น โดยที่ข้อกำหนดของวัสดุที่เลือกนั้นตรงตามข้อกำหนดการออกแบบเซลล์
การป้องกัน EMI
ฟอยล์ทองแดงสามารถนำมาใช้ในชั้นป้องกันสื่อกระแสไฟฟ้า การพันสายเคเบิล โครงสร้างสายดิน และการใช้งานอื่น ๆ ในการควบคุมการรบกวนทางแม่เหล็กไฟฟ้า
การปรับแต่งและการตัด
CIVEN Metal สามารถพูดคุยเกี่ยวกับการกำหนดค่าวัสดุที่ปรับแต่งตามความต้องการการใช้งานและการประมวลผลของลูกค้า
เมื่อขอใบเสนอราคากรุณาระบุ:
• เกรดทองแดง
• ความหนาที่ต้องการ
• ความกว้างที่ต้องการ
• อารมณ์
• ความต้องการพื้นผิว
• แอปพลิเคชัน
• วิธีการประมวลผลขั้นปลาย
• ปริมาณโดยประมาณ
สำหรับการใช้งานที่มีความกว้าง-แคบ ควรยืนยันข้อกำหนดในการตัดที่แม่นยำพร้อมกับพิกัดความเผื่อและสภาพของคมตัดที่ต้องการ
บรรจุภัณฑ์และการจัดส่ง
ฟอยล์ถูกบรรจุเพื่อปกป้องม้วน พื้นผิว ขอบ และแกนในระหว่างการขนส่ง
สามารถยืนยันบรรจุภัณฑ์ ขนาดหลัก การกำหนดค่าการตัด และข้อกำหนดในการจัดส่งได้ก่อนสั่งซื้อ
สำหรับข้อกำหนดเฉพาะแบบกำหนดเอง ควรยืนยันกำหนดการผลิตและการจัดส่งตามการกำหนดค่าวัสดุและปริมาณการสั่งซื้อที่ต้องการ
เอกสารคุณภาพและทางเทคนิค
CIVEN Metal ดำเนินงานภายใต้ระบบการจัดการคุณภาพ ISO 9001 และ IATF 16949
รายงานการทดสอบวัสดุสามารถจัดส่งให้ตามคำสั่งซื้อและข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง
สำหรับลูกค้าที่กำลังประเมินวัสดุใหม่ ควรระบุความหนา อุณหภูมิ วัสดุพิมพ์ และการใช้งานที่ต้องการเมื่อขอตัวอย่างหรือวัสดุทดลอง
